Giunzione diritta in GEL siliconico
Giunzione rapida in gel siliconico, utilizzata per la giunzione di cavi o protezione per elementi di contatto esposti ad agenti atmosferici. Giunzione studiata per ridurre i tempi di installazione e rendere possibile il rifacimento della giunzione senza dover tagliare i cavi. Contenitore in materiale autoestinguente ad alta resistenza meccanica, provvisto di chiusura a scatto e doppio blocca cavo a vite che blocca i cavi connessi limitando l’effetto di distacco dal morsetto e impedendo l’ingresso di detriti all’interno del contenitore. GEL siliconico posto sulle due superfici, avente caratteristiche di isolante e sigillante per protezione alla corrosione, alla condensa, all’umidità e alla dissipazione termica.
| Articolo |

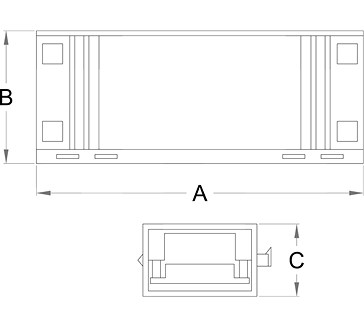

A mm. |
B mm. |
C mm. |

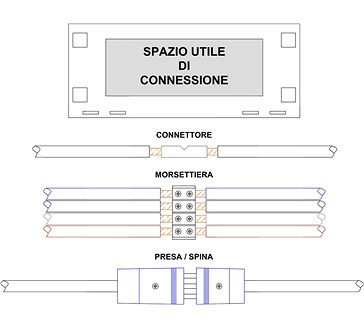

Spazio utile di connessione mm. |
Giunzione diritta cavo mmq. (*) |
Giunzione derivata (Sezione cavo passante mmq. (*) / Sezione cavo derivato mmq. (*)) |
| 8702 | 99 | 50 | 34 | 57 x 37 x 18 | 1 x 4 ÷ 50 | 1 x 4 ÷ 50 / 1 x 1,5 ÷ 35 |
| 8703 | 162 | 66 | 37 | 110 x 40 x 26 |
1 x 10 ÷ 120 2 x 6 ÷ 16 4 x 1,5 ÷ 6 |
1 x 10 ÷ 70 2 x 1,5 ÷ 10 4 x 1,5 ÷ 6 / 1 x 10 ÷ 35 2 x 1,5 ÷ 6 4 x 1,5 ÷ 4 |
| 8704 | 221 | 98 | 54 | 158 x 64 x 32 |
1 x 135 ÷ 185 2 x 16 ÷ 50 4 x 6 ÷ 25 |
1 x 25 ÷ 150 2 x 16 ÷ 50 4 x 6 ÷ 16 / 1 x 10 ÷ 70 2 x 1,5 ÷ 25 4 x 1,5 ÷ 10 |
| *: | Cavo 0,6/1 kV Tabella CEI UNEL 35375 |
L'articolo è progettato per il montaggio all'aperto
Grado di protezione da fattori esterni
IP 68
Materiale del prodotto
PP
Temperatura di soglia per il funzionamento del prodotto
-20°C / +90°C
CE
CEI EN 50393
Prodotto con doppio isolamento di protezione
