Morsettiera incasso palo in feritoia 38x132 con diametro minimo 76mm.
Morsettiera in classe II (doppio isolamento CEI EN 60439-1) in feritoie 38x132 mm. Corredata di morsetto e portafusibile. Realizzata in poliammide 66 autoestinguente, con coperchio colore blu RAL 5014 e base colore grigio RAL 7035. Chiusura tra coperchio e base con vite passante protetta da tappino (IP43). Chiusura zona ingresso cavi con serrandina regolabile e tegolino di protezione sovrapponibile ai cavi elettrici (IP23). Coda portacavo dotata di 2 asole per l’inserimento di fascette, rispettivamente per assemblaggio cavi e per blocco serrandina. Morsetto fissato sul fondo interno della base, realizzato in poliammide 66 autoestinguente e contatti in ottone. Portafusibile realizzato in poliammide 66 autoestinguente e contatti in bronzo fosforoso.
| Morsetto: | Ottone |
| Portafusibile: | Sezionabile con contatti in bronzo fosforoso |
| Articolo |
Feritoia palo mm. |
Ø minimo palo mm. |
Morsetto (Nr. poli / Sezione / Volt/Amper) |
Portafusibile (Nr. fusibili / Tipo fusibile / Volt/Amper) |
Abbinabile a portelli |
| 9463 | 38 x 132 | 76 | 3 poli/2 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 1 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
| 9464 | 38 x 132 | 76 | 3 poli/2 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
| 9466 | 38 x 132 | 76 | 4 poli/2-3 vie / 1,5 ÷ 10 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
| 9469 | 38 x 132 | 76 | 4 poli/3 vie / 1,5 ÷ 6 mmq. / 450V./30A. | 1 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
| 9470 | 38 x 132 | 76 | 4 poli/3 vie / 1,5 ÷ 6 mmq. / 450V./30A. | 2 / 5 x 20 / 250V./max 6A. |
9600 9640 9400-9401-9402 9420-9421-9422 |
Grado di protezione da fattori esterni
IP 43 perimetrale coperchio
IP 23 zona ingresso cavi
Materiale del prodotto
Poliammide blu e grigio
IK 08
Dimensioni del prodotto

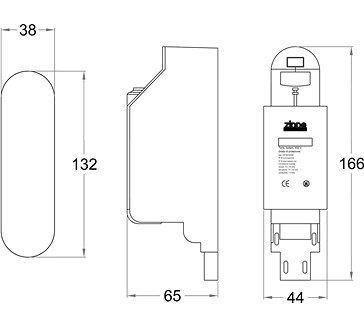

166 x 44 mm.
Prodotto protetto da brevetto
Brevetto
CE
Prodotto con doppio isolamento di protezione
Prodotto progettato per installazione ad incasso
