Morsetto di giunzione unipolare
| Materiale isolante: | Policarbonato Trasparente Autoestinguente UL94 V0 |
| Morsetto: | Ottone CW614N |
| Vite: | Zincate |
| Grado di protezione: | IP 20 |
| Temperatura d’esercizio: | T85 |
| Conformi alle norme: | CEI EN 60998-1, CEI EN 60998-2-1 |
| Articolo |
Sezione nominale mmq. |
Nr. Conduttori connettibili Nr. cavi |
Nr. Conduttori connettibili Sezione mmq. |
Volts |

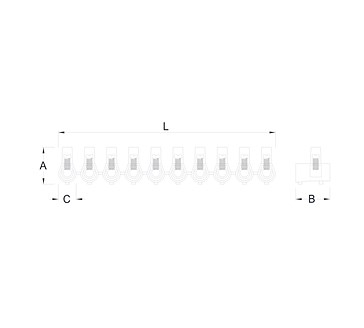

L mm. |
A mm. |
B mm. |
C mm. |
Poli |
| 90100 | 1,5 |
2 2 ÷ 3 2 ÷ 4 |
1,5 1 0,75 |
450 | 88 | 14 | 15 | 7,3 | 10 |
| 90101 | 2,5 |
2 2 ÷ 3 2 ÷ 4 |
2,5 1,5 1 |
450 | 99 | 19 | 17,5 | 9 | 10 |
| 90102 | 4 |
2 2 ÷ 3 2 ÷ 4 |
4 2,5 1,5 |
450 | 110 | 21 | 20 | 10,5 | 10 |
| 90103 | 6 |
2 2 2 ÷ 4 |
6 4 2,5 |
450 | 146 | 25 | 23 | 12 | 10 |
| 90104 | 10 |
2 2 2 ÷ 3 |
10 6 4 |
450 | 168 | 31 | 26 | 15 | 10 |
| 90105 | 16 |
2 2 2 ÷ 3 |
16 10 6 |
450 | 220 | 35 | 31 | 20 | 10 |
