Morsettiera di terra DIN
| Materiale isolante: | Poliammide |
| Morsetto: | Ottone |
| Vite: | Acciaio zincato |
| Fissaggio: | Profilato EN 50.022 – Con viti |
| Articolo | Nr. fori |
Sezione nominale mmq. |
Nr. Conduttori connettibili (Nr. Cavi / Sezione mmq.) |

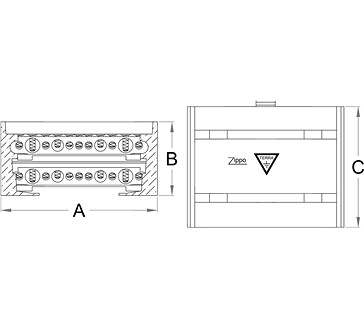

A mm. |
B mm. |
C mm. |
Nr. moduli |
| 9131 | 24 |
16 x 10
8 x 25 |
16 / 10 16 / 6 16 / 4 32 / 2,5 8 / 25 8 / 16 8 / 10 |
66 | 50 | 82 | 3,5 |
| 9133 | 40 |
24 x 10
8 x 25 8 x 35 |
24 / 10 24 / 6 24 / 4 48 / 2,5 8 / 25 8 / 16 8 / 10 8 / 35 8 / 25 8 / 16 |
103 | 50 | 82 | 5,5 |
| 9138 | 12 |
8 x 10
4 x 25 |
8 / 10 8 / 6 8 / 4 16 / 2,5 4 / 25 4 / 16 4 / 10 |
66 | 50 | 39 | 3,5 |
| 9139 | 20 |
12 x 6
4 x 25 4 x 35 |
12 / 10 12 / 6 12 / 4 24 / 2,5 4 / 25 4 / 16 4 / 10 4 / 35 4 / 25 4 / 16 |
103 | 50 | 39 | 5,5 |
